Jenis-jenis jaringan komputer berdasarkan media transmisinya ada dua macam, yaitu memakai kabel (wired) dan tidak memakai kabel (nirkabel / wireless).
Kelebihan dari jaringan berbasis kabel adalah tingkat interferensi sinyal yang cukup kecil dibanding dengan jaringan wireless. Sedangkan kekurangan dari jaringan berbasis kabel adalah fleksibilitasnya yang terbatas dan rawan terputus di antara sambungannya. Terlepas dari adanya kelebihan dan kekurangan jaringan kabel, jaringan ini masih digunakan oleh masyarakat hingga kini. Salah satu penerapannya adalah menggunakan kabel UTP.
Pengertian Kabel UTP
Kabel Unshielded Twisted Pair (UTP) adalah salah satu jenis kabel jaringan yang menjadi media transmisi paling banyak digunakan untuk membuat sebuah jaringan komputer lokal (Local Area Network). Alasannya karena harganya yang relatif murah, mudah dipasang, dan bisa diandalkan. Sesuai namanya, kabel ini terdiri dari kabel pasangan yang berpilin atau terbelit (twisted pair) yang tidak dilengkapi pelindung (unshielded). Fungsi lilitan ini adalah untuk mengurangi interferensi dan crosstalk pada transmisi data. Crosstalk adalah suatu sambungan tidak diinginkan yang terjadi pada saluran komunikasi.
Kabel UTP dilengkapi dengan 8 buah kabel dengan warna unik di tiap kabel, lalu disusun berlilitan pada tiap pasang warna hingga menjadi 4 pasang. Lilitan kabel tersebut berfungsi untuk mengurangi induksi dan kebocoran pada kabel.
Fungsi kabel UTP
Fungsi kabel UTP adalah untuk sebagai media transmisi dalam sebuah jaringan lokal atau biasa disebut Local Area Network (LAN). Selain UTP, ada juga kabel STP (Shielded Twisted Pair). Perbedaan diantara kedua jenis kabel ini hanyalah pada lapisan pelindung yang dimiliki oleh STP.
Kabel UTP digunakan pada jaringan LAN untuk menghubungkan komputer ke perangkat jaringan atau komputer ke komputer ataupun antara perangkat jaringan itu sendiri. Dalam penerapannya, kabel UTP memiliki aturan dalam penyusunan kabel berdasarkan kegunannya.
Selain itu, fungsi kabel UTP dapat dibagi menjadi lebih spesifik lagi berdasarkan jenis dan kategorinya. Untuk jenis-jenisnya, misal kabel straight-through, cross-over dan roll-over. Sedangkan jika dilihat dari kategorinya, misal Kategori 1 (CAT1) sampai dengan Kategori 7 (CAT7), jenis kategori kabel UTP ini yang menunjukkan kualitas dan jumlah kerapatan lilitannya. Dimana semakin tinggi katagorinya, maka akan semakin rapat lilitannya. Berikut ini kategorinya:
- Kabel UTP Category 1 (CAT1)
Kabel jenis ini digunakan untuk komunikasi telepon yang cenderung memiliki kecepatan transmisi data yang rendah, sehingga tidak cocock untuk mentransmisikan data internet. - Kabel UTP Category 2 (CAT2)
Kabel jenis ini mampu mentransmisikan data dengan kecepatan sampai dengan 4 Mbps (Megabits per second) - Kabel UTP Category 3 (CAT3)
Kabel jenis ini digunakan pada jaringan berbasis 10BaseT, yang mampu mentransmisikan data dengan kecepatan sampai 1 Mbps. 10BaseT adalah kependekan dari 10 Mbps, Baseband, Twisted pair. - Kabel UTP Category 4 (CAT4)
Kabel jenis ini sering digunakan pada topologi jaringan token ring. Kabel ini mampu mentransmisikan data dengan kecepatan sampai 16 Mbps. - Kabel UTP Category 5 (CAT5)
Kabel jenis ini mampu mentransmisikan data dengan kecepatan sampai 100 Mbps - Kabel UTP Category 5e (CAT5e)
Pengembangan dari kabel jenis sebelumnya ini mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (setara 1 Gbps). Frekuensi sinyal yang dapat dilewatkan oleh kabel ini bisa mencapai 100 MHz. - Kabel UTP Category 6 (CAT6)
Kabel jenis ini hampir sama dengan UTP Category 5e, dimana kabel ini mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1 Gbps), frekwensi signal yang dapat dilewatkan sampai 200 MHz. Secara fisik terdapat separator yg terbuat dari plastik yang berfungsi memisahkan keempat pair di dalam kabel tersebut. - Kabel UTP Category 7 (CAT7)
Kabel jenis ini memiliki kualitas transmisi data yang lebih baik ketimbang kabel jenis sebelum-sebelumnya. Kabel ini bisa dilewati data hingga 1 Gigabit per detik (1 Gbps). Selain itu, frekuensi sinyal yang bisa dialiri di kabel ini bisa mencapai 400 MHz.
Karakteristik Kabel UTP
Terdapat beberapa karakteristik yang dimiliki kabel UTP, yaitu :
- Bagian dalam terdiri dari 8 buah kabel dengan warna berpasang-pasangan
- Tiap pasang warna dililit sehingga menghasilkan 4 pasang kabel
- Tidak memiliki pelindung (shield)
- Maksimal panjang kabel yang disarankan yaitu 100 meter
- Menggunakan konektor RJ-45
- Kecepatan transmisi hingga 1000 Mbps
- Memiliki impedansi sekitar 100 ohm
Jenis-Jenis Cara Pengkabelan UTP
Dalam jaringan LAN, atau yang biasanya menggunakan Ethernet, sudah dikenal dua jenis kabel jaringan, yaitu kabel Straight dan Cross Over, dimana keduanya memiliki fungsi yang berbeda berdasarkan perangkat keras jaringan komputer yang digunakan. Kabel Straight biasanya digunakan untuk menghubungkan koneksi dari port ke Switch atau Hub, sedangkan kabel Cross digunakan untuk koneksi “point to point” antara 2 komputer/host yang di hubungkan lewat Ethernet Card / LAN Card. Atau lebih jelasnya kabel Straight digunakan pada peralatan jaringan komputer yang berbeda, misal komputer dengan HUB. Sedangkan kabel Cross digunakan pada peralatan jaringan komputer yang berbeda, misal HUB dengan HUB.

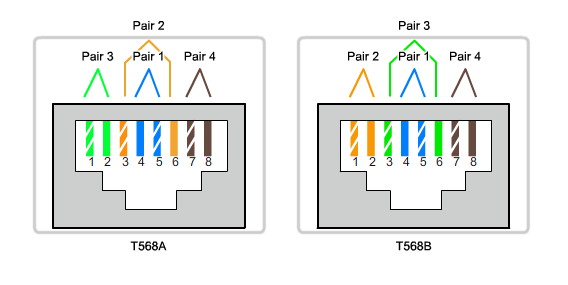

Perbedaan antara kabel Cross Over dan Straight terletak pada susunan warna pin pada konektor RJ-45 yang terdiri dari 8 warna yang berbeda. Untuk penyusunan warna kabel dalam konektor RJ45 telah di atur oleh susunan warna menurut standar international yang telah dinamakan oleh Cisco sebagai urutan kabel tipe T568A dan T568B.
Adapun jenis-jenis kabel UTP yang perlu kita ketahui adalah :
- straight-trough
- cross-over
- roll-over
Fungsi masing-masing PIN konektor RJ 45
Mempunyai 8 pin (4 pasang), fungsi masing-masing pin sebagai berikut :
- Pin1 (TD+) : Transmit Data +, untuk mengirimkan data +
- Pin2 (TD-) : Transmit Data -, untuk mengirimkan data –
- Pin3 (RD+) : Receive Data +, untuk menerima data +
- Pin4 (NC) : Not Conected, tidak terhubung
- Pin5 (NC) : Not Conected, tidak terhubung
- Pin6 (RD-) : Receive Data -, untuk menerima data –
- Pin7 (NC) : Not Conected, tidak terhubung
- Pin8 (NC) : Not Conected, tidak terhubung
Dari 8 kabel (4 pair) kabel yang berada di dalam kabel UTP ini, baik kabel tipe straight ataupun cross over, hanya 4 kabel saja yang digunakan dalam transmisi data, yaitu kabel pada pin no 1,2,3 dan 6.
Kabel straight-through
Untuk membuat kabel UTP dengan tipe straight-throuh, beberapa orang menerapkan cara “twin side”, yaitu menyamakan susunan antara kedua ujung konektor RJ 45 tanpa memperhatikan susunan warna yang dipakai. Kita bisa menggunakan standar T568A maupun T568B, secara umum menggunakan T568B.

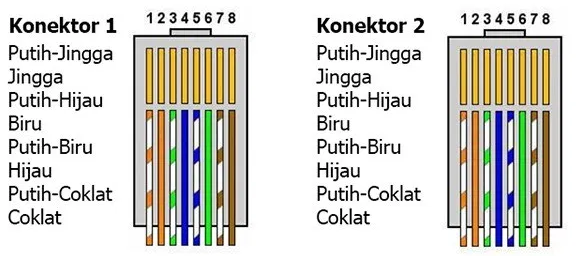

Tipe kabel straight through biasanya digunakan untuk menghubungkan dua perangkat yang berbeda, misalnya antara router dengan hub, komputer ke switch dan komputer ke hub. Adapun urutan kabel straight through sebagai berikut :

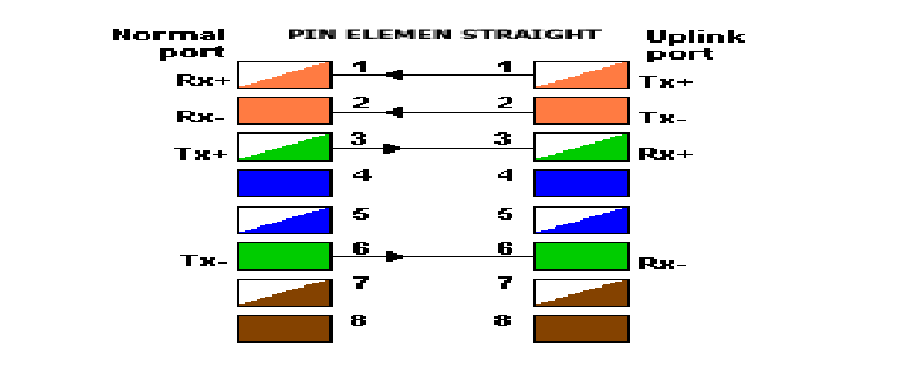

Fungsi dari tiap pin bisa dilihat pada gambar di bawah ini.
Dari gambar di atas, kabel nomor 1 dan 2 meneruskan penerimaan sinyal dari Uplink Port. Sedangkan kabel nomor 3 dan 4 digunakan untuk meneruskan pengiriman sinyal ke Uplink Port. Yup, kabel jenis ini bersifat untuk meneruskan transmisi data.
Kabel cross-over
Kabel cross over adalah kabel LAN yang memiliki urutan warna kabel yang berbeda pada kedua ujung konektor RJ-45. Dari susunan warna yang telah disusun, kita tinggal menukar urutan pin / warna di salah satu ujung konektor RJ-45 yang kita pasang. Dimana urutan warna yang ditukar adalah urutan ke 1 dengan yang ke 3 dan urutan warna yang ke 2 dengan yang ke 6. Hasilnya akan seperti berikut :
Intinya adalah, salah satu ujung RJ45 menggunakan susunan T568A dan ujung satunya lagi menggunakan susunan T568B. Fungsi dari tiap pin bisa dilihat pada gambar di bawah ini:
Dari gambar di atas, terlihat bahwa kabel ini lebih diperuntukkan untuk komunikasi antar host yang masing-masing akan mengolah data yang diterima atau dikirimkan.
Untuk kabel tipe crossover memiliki aturan penyusunan yang berbeda antara tiap ujung konektor. Tipe cross over biasanya digunakan untuk menghubungkan dua perangkat yang sama.
Misalnya antara komputer dengan komputer, router dengan router, switch dengan switch, hub dengan hub. Adapun urutan kabel cross over sebagai berikut:
Kabel roll-over
Dan yang terakhir adalah kabel tipe roll over. Kabel tipe roll over memiliki aturan penyusunan terbalik antara ujung konektor satu dengan ujung konektor lainnya.

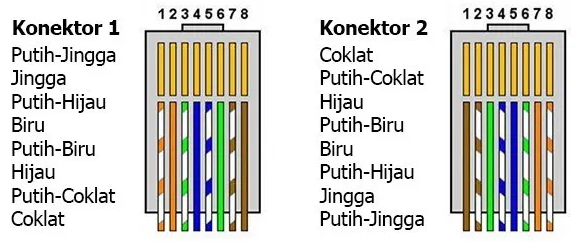

Kabel tipe roll over digunakan untuk menghubungkan dua perangkat jaringan yang berbeda, hampir sama dengan tipe straight through namun tipe kabel ini lebih kepada menghubungkan perangkat yang memiliki konsol, misalnya switch dengan printer, switch dengan proyektor. Adapun urutan kabel roll over sebagai berikut:
Pembuatan Kabel LAN dari UTP
Untuk membuat kabel jaringan menggunakan kabel UTP ini, terdapat beberapa komponen yang perlu kita siapkan, diantaranya:
- kabel UTP sepanjang yang dibutuhkan
- konektor RJ-45
- Tang crimping
- RJ-45 LAN Tester
Cara Membuat Kabel LAN dari Kabel UTP
- Kupas bagian ujung kabel UTP, kira-kira 2 cm
- Buka lilitan kabel, luruskan dan urutkan kabel sesuai dengan keinginan. Anda bisa menggunakan salah satu dari urutan kabel T568A atau T568B.

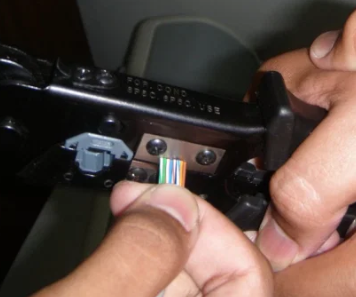

- Setelah urutannya sesuai standar, potong dan ratakan ujung kabel menggunakan tang crimping.
- Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel sudah dalam posisi yang benar.

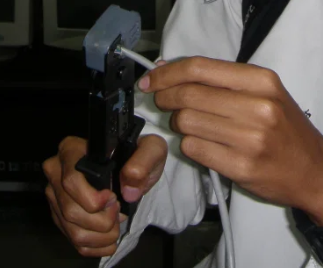

- Lakukan crimping menggunakan tang crimping. Caranya, tekan tang crimping dan pastikan semua pin kuningan pada konektor RJ-45 sudah “menggigit” tiap-tiap kabel.
- Setelah selesai pada ujung yang satu, lakukan kembali langkah nomor 1 sampai 5. Bedanya, saat kita mengurutkan kabel, sesuaikan dengan tipe kabel UTP yang hendak Anda buat. Jika ingin membuat kabel straight, urutannya harus sama dengan ujung kabel pertama. Sedangkan jika ingin membuat kabel cross over, maka urutan kabelnya harus urutan yang berbeda dengan kabel pertama.
- Langkah terakhir adalah mengecek kabel yang sudah dibuat dengan LAN tester. Caranya, masukan masing-masing ujung kabel yang sudah diberi konektor RJ-45 ke masing-masing port yang tersedia pada LAN tester. Lalu, nyalakan LAN tester dan pastikan semua lampu LED di LAN tester menyala sesuai dengan urutan kabel yang dibuat.
- Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar. Selubung kabel (warna biru) harus ikut masuk ke dalam konektor RJ-45, urutan pin kabel pada gambar di bawah ini dimulai dari atas ke bawah.
